Подключение передних выходов на аудио и микрофон компьютерного корпуса к материнке.

~VoV~ · 4 июля, 2009

ок тады

вопрос!Как и куда подключить проводки от передней панели, нужен конкретно микрофон и уши! И будет ли работать это, так как задняя аудио панель накрылась у меня!
[url="http://market.yandex.ru/model.xml?hid=91020&modelid=1607862&clid=502"]http://market.yandex.ru/model.xml?hid=9102...62&clid=502[/url]

[url="http://www.ramochka.ru/b1n37d25f-01.jpg/"]проводки[/url] Изменено 4 июля, 2009 пользователем ~VoV~

=ORG= · 4 июля, 2009

Не знаю будет ли работать - в железе не секу, но думаю что нет... Это возможный ответ на второй вопрос.
Можно купить отдельную 4-6 канальную звуковую плату для компенсации потери встроенной платы...

В описании к Материнской плате указывается что и куда подключать. У тебя описание есть?

Описание твой матери:
[url="http://dlcdnet.asus.com/pub/ASUS/mb/socket775/P5N73-AM/Q4204-PC-AID_II.zip"]1[/url] - полная версия 40мб
[url="http://dlsvr.asus.com/pub/ASUS/mb/socketAM2/M3N78-EMH_HDMI/M3N78-EMH-HDMI_QSG_A3625.zip"]2[/url] - уменьшенная версия - 4 мб

~VoV~ · 4 июля, 2009

[quote name='=sORGo=' post='50492' date='4.7.2009, 15:54']Не знаю будет ли работать - в железе не секу, но думаю что нет... Это возможный ответ на второй вопрос.
Можно купить отдельную 4-6 канальную звуковую плату для компенсации потери встроенной платы...

В описании к Материнской плате указывается что и куда подключать. У тебя описание есть?

Описание твой матери:
[url="http://dlcdnet.asus.com/pub/ASUS/mb/socket775/P5N73-AM/Q4204-PC-AID_II.zip"]1[/url] - полная версия 40мб
[url="http://dlsvr.asus.com/pub/ASUS/mb/socketAM2/M3N78-EMH_HDMI/M3N78-EMH-HDMI_QSG_A3625.zip"]2[/url] - уменьшенная версия - 4 мб[/quote]
читал не нашел

=ORG= · 4 июля, 2009

[quote name='~VoV~' post='50493' date='4.7.2009, 16:08']читал не нашел[/quote]
Смотри 460 страницу большой инструкции - там с картинками и схемой подключения.

IvanAL · 4 июля, 2009

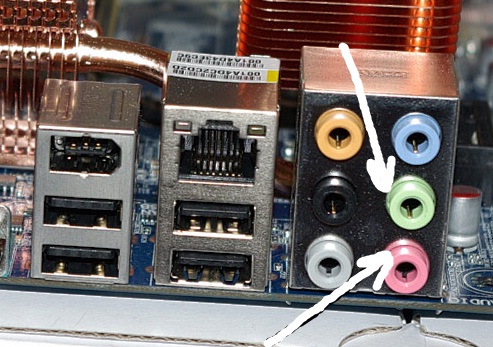

У тебя сгорел усилитель аналогового аудио сигнала?
Не работают колонки и микрофон одновременно?
Или что то одно?
А в свойствах системы показывает, что драйверы сидят хорошо?
Опиши конкретнее.
[attachment=2924:222.jpg]

Но у тебя (вполне возможно ,что не сгорел) остался звуковой цифровой выход (без усилителя мощности) [url="http://ru.wikipedia.org/wiki/S/PDIF"]SPDIF OUT[/url]
Если у тебя где то в загашнике есть цифровой-аналоговый преобразователь и аналоговый усилитель , то можно его использовать.

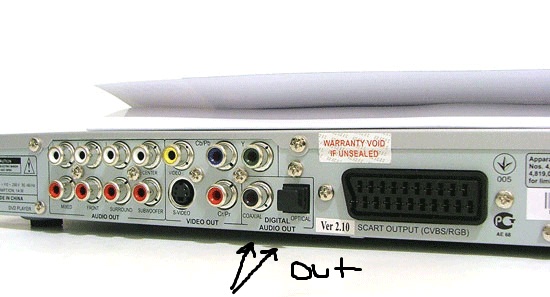

Часто такой вход SPDIF IN имеют DVD проигрыватели
(но, к сожалению, чаще только SPDIF OUT).
[attachment=2923:222.jpg]
Он может быть коаксиальный или оптический.

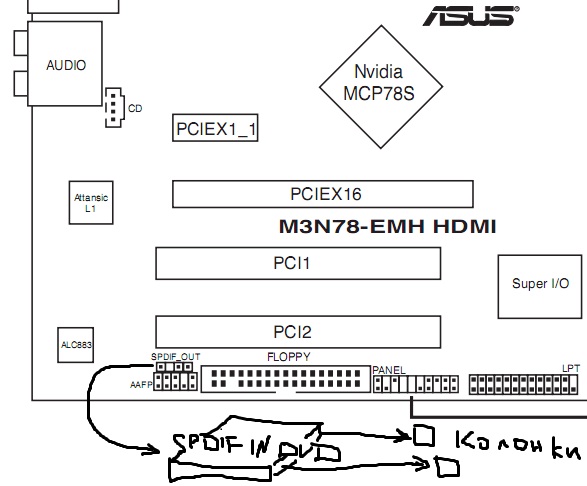

Тогда соединишь по этой схеме и звук будет.
Микрофона не будет.
[attachment=2925:333.jpg].

Проще и дешевле соединить по коаксиальному проводу
Коаксиальный разъём S/PDIF.
[img]http://upload.wikimedia.org/wikipedia/commons/thumb/5/59/Connector-high-quality-BNC-to-RCA.jpg/350px-Connector-high-quality-BNC-to-RCA.jpg[/img]

[url="http://images.google.ru/imgres?imgurl=http://www.avsale.ru/pbi/belsis-bw1137.jpg&imgrefurl=http://www.avsale.ru/inf/1363/&usg=__DmwFNuBBf4UsTpruljEouJLD_6M=&h=298&w=300&sz=16&hl=ru&start=13&tbnid=HbFzdd9ujYI9KM:&tbnh=115&tbnw=116&prev=/images%3Fq%3D%25D0%25BE%25D0%25BF%25D1%2582%25D0%25B8%25D1%2587%25D0%25B5%25D1%2581%25D0%25BA%25D0%25B8%25D0%25B9%2B%25D0%25BF%25D1%2580%25D0%25BE%25D0%25B2%25D0%25BE%25D0%25B4%26hl%3Dru%26client%3Dfirefox%26rls%3Dorg.mozilla:ru%3a%6ffficial%26sa%3DN%26um%3D1%26newwindow%3D1&um=1"](оптический намного дороже)[/url]
[img]http://www.avsale.ru/pbi/belsis-bw1137.jpg[/img]

Комп SPDIF OUT --- SPDIF IN от DVD проигрывателя ----- колонки.

ps
Иногда, редко,но встречается и такое...

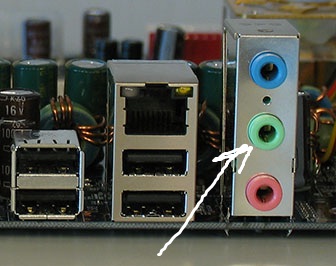

Разъем S/PDIF бывает отдельным, но иногда совмещается с выходом на наушники, и если такой порт присутствует, то над этим разъемом пишется надпить S/PDIF.
Тогда ещё проще... надо в настройках компа переключить тип выхода с аналогового на S/PDIF.
[attachment=2926:2222.jpg]

pss
Так же у тебя есть ещё контакты AAFP
[url="http://forum.ichip.ru/index.php?showtopic=14792"]http://forum.ichip.ru/index.php?showtopic=14792[/url]
Вот к ним можно подключить передние контакты звука и микрофона.

[attachment=2927:111.jpg].

Возможно, что они ещё у тебя работают. Изменено 5 июля, 2009 пользователем IvanAL

~VoV~ · 4 июля, 2009

сначала у меня оторвались провода от наушников, я пытался подсоединить проводки обратно..ничего не выходило, звука не было, потом уже подсоединил др уши и колонки - все гудит, хрипит,помехи(вполне возможно КЗ ) но звук малость есть..вот. А микр. хз, он в наушниках был..

про последнее - что куда сувать? Изменено 4 июля, 2009 пользователем ~VoV~

IvanAL · 4 июля, 2009

Полетел усилитель звука.

Куда подсоединить провода написано здесь...
[url="http://forum.ichip.ru/index.php?showtopic=14792"]http://forum.ichip.ru/index.php?showtopic=14792[/url]

~VoV~ · 4 июля, 2009

[quote name='IvanAL' post='50498' date='4.7.2009, 18:10']Полетел усилитель звука.

Куда подсоединить провода написано здесь...
[url="http://forum.ichip.ru/index.php?showtopic=14792"]http://forum.ichip.ru/index.php?showtopic=14792[/url][/quote]
ясн региться нада

IvanAL · 4 июля, 2009

Можешь в другом месте поискать.

Барс · 5 июля, 2009

=sORGo= правильно написал будет проще поставить звуковую карту, только надо в биосе отключить встроенную. После поста IvanAL про различные способы выхода из положения даже мне стало страшно

IvanAL · 5 июля, 2009

Есть ещё вариант, но там надо с паяльником поработать над материнкой. Довольно несложно для умеющих.

~VoV~ · 5 июля, 2009

[quote name='IvanAL' post='50508' date='5.7.2009, 15:54']Есть ещё вариант, но там надо с паяльником поработать над материнкой. Довольно несложно для умеющих.[/quote]
спасибо =) ты добрый человек! Просто жалко 500 р на звуковую, подорожали они

IvanAL · 5 июля, 2009

[url="http://www.citilink.ru/catalog/parts/soundcards/"]http://www.citilink.ru/catalog/parts/soundcards/[/url]
Есть и по 190 руб.
[img]http://www.citilink.ru/_catalog_images/14871_v01_m.jpg[/img]

Кстати...по этой ссылке можно заказать через интернет с доставкой или самому забрать ( можно попросить и друга забрать ) из пункта выдачи.

~VoV~ · 5 июля, 2009

[quote name='IvanAL' post='50513' date='5.7.2009, 16:24'][url="http://www.citilink.ru/catalog/parts/soundcards/"]http://www.citilink.ru/catalog/parts/soundcards/[/url]
Есть и по 190 руб.
[img]http://www.citilink.ru/_catalog_images/14871_v01_m.jpg[/img]

Кстати...по этой ссылке можно заказать через интернет с доставкой или самому забрать ( можно попросить и друга забрать ) из пункта выдачи.[/quote]
спасибо за ссылку, но не регистрируется.. все висит, на 2х браузерах

IvanAL · 5 июля, 2009

Обычно такие интернет магазины оптимизированы под браузер Internet Explorer.

=============================

Свои [url="http://www.ramochka.ru/b1n37d25f-01.jpg/"]проводки[/url] можешь к аудиоинтерфейcу для передней панели подключить методом проб.
Ничего страшного нет.

Слева- надпись на твоих [url="http://www.ramochka.ru/b1n37d25f-01.jpg/"]проводках[/url]. Справа - расшифровка.
GND -Земля (Общий)
SPK L - левая колонка
SPK R -правая колонка
LIN - линейный вход левого канала (вряд ли будешь использовать)
RIN - линейный вход правого канала (вряд ли будешь использовать)
MIC_VCC -> MIC Power (MIC_PWR) - Питание микрофона
MIC_IN -> MIC - Сигнал микрофона

Здесь есть подключение передней панельки к материнке ASRock K8NF4G-sata2
[url="http://forum.3dnews.ru/printthread.php?s=&threadid=59710"]http://forum.3dnews.ru/printthread.php?s=&threadid=59710[/url]
[img]http://img217.imageshack.us/img217/493/audfront0sd.png[/img]
В принципе , то же самое,что и у тебя. Выходы на колонки и линейный вход только по другому названы.
Но там понятно по надписи.
AUDOUT - колонки L и R (левый и правый).
BACKOUT - линейный вход L и R. ( Channel Audio signal to Return from Front Panel - сигнал аудио канала, возвращающийся из передней панели)

+5 вольт и второй GND на твоей материнке задействованы не будут.

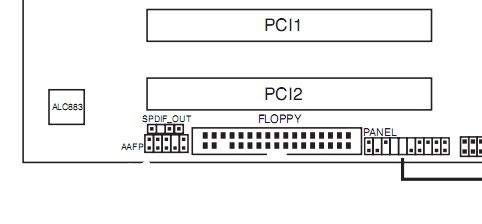

Твоя разводка для передней панельки (контакты AAFP на материнке слева внизу схемы) видимо сделана по тому же стандарту.
[attachment=2928:111.jpg]

Дерзай! Ориентируйся на обе схемки.

ps
Если у заднего звукового выхода и переднего AAFP используется один общий усилитель звука, то на передних колонках будет та же проблема, что и на задних. Скорее всего у них общий усилок. Если у них разные усилители , то спереди звук будет громкий и чистый .
Микрофон на материнке сзади в твоём случае скорее всего работает. Он не пострадал.
Ты при работе с неисправными наушниками замкнул накоротко выходную цепь звукового усилителя и он накрылся. Изменено 5 июля, 2009 пользователем IvanAL

~VoV~ · 5 июля, 2009

[quote name='IvanAL' post='50516' date='5.7.2009, 16:57']Обычно такие интернет магазины оптимизированы под браузер Internet Explorer.[/quote]
с него и сидел

спасибо ИванАл..Попробую на днях.. :rolleyes:

IvanAL · 5 июля, 2009

===================
В результате у нас получилась новая тема:
[b]Подключение передних выходов на аудио и микрофон компьютерного корпуса к материнке.[/b]

~VoV~ · 5 июля, 2009

че за херь, чтоб напечатать "собаку" @, приходится нажимать на "Э" , как это ??

~VoV~ · 6 июля, 2009

[quote name='IvanAL' post='50518' date='5.7.2009, 17:42']===================
В результате у нас получилась новая тема:
[b]Подключение передних выходов на аудио и микрофон компьютерного корпуса к материнке.[/b][/quote]
не работает (вообще ни звука ни хрипа )! в биосе ниче не надо переделывать? хотя наврядли..

[quote name='~VoV~' post='50497' date='4.7.2009, 18:01']сначала у меня оторвались провода от наушников, я пытался подсоединить проводки обратно..ничего не выходило, звука не было, потом уже подсоединил др уши и колонки - все гудит, хрипит,помехи(вполне возможно КЗ ) но звук малость есть..вот. А микр. хз, он в наушниках был..

про последнее - что куда сувать?[/quote]
работает только одна колонка, вторая уже даже и не шипит, так если перевести весь звук на нее- еле слышно..Сгорел 1 канал?

[quote name='~VoV~' post='50525' date='5.7.2009, 20:59']че за херь, чтоб напечатать "собаку" @, приходится нажимать на "Э" , как это ??[/quote]
UP что может быть такое, первый раз сталкиваюсь с этой херью? вирь может? Изменено 6 июля, 2009 пользователем ~VoV~

Барс · 6 июля, 2009

[quote name='~VoV~' post='50532' date='6.7.2009, 9:53'][quote name='IvanAL' post='50518' date='5.7.2009, 17:42']===================
В результате у нас получилась новая тема:
[b]Подключение передних выходов на аудио и микрофон компьютерного корпуса к материнке.[/b][/quote]
не работает (вообще ни звука ни хрипа )! в биосе ниче не надо переделывать? хотя наврядли..

[quote name='~VoV~' post='50497' date='4.7.2009, 18:01']сначала у меня оторвались провода от наушников, я пытался подсоединить проводки обратно..ничего не выходило, звука не было, потом уже подсоединил др уши и колонки - все гудит, хрипит,помехи(вполне возможно КЗ ) но звук малость есть..вот. А микр. хз, он в наушниках был..

про последнее - что куда сувать?[/quote]
все заработало.. :rolleyes:

что было интересно? ведь все шипело, хрипело..я выключал комп, перегзагружал, ниче не помогало..Ща включил - норм все!

[quote name='~VoV~' post='50525' date='5.7.2009, 20:59']че за херь, чтоб напечатать "собаку" @, приходится нажимать на "Э" , как это ??[/quote]
UP что может быть такое, первый раз сталкиваюсь с этой херью? вирь может?
[/quote]
Проанализировав ваши проблемы я пришел к выводу что:
1. вам надо срочно списать нужное на отдельный раздел
2. удалить вашу систему (отформатировать лучше)
3. поставить новую
4. поставить себе нормальную защиту
5. нормально работать

~VoV~ · 6 июля, 2009

[quote name='IvanAL' post='50513' date='5.7.2009, 16:24'][url="http://www.citilink.ru/catalog/parts/soundcards/"]http://www.citilink.ru/catalog/parts/soundcards/[/url]
Есть и по 190 руб.
[img]http://www.citilink.ru/_catalog_images/14871_v01_m.jpg[/img]

Кстати...по этой ссылке можно заказать через интернет с доставкой или самому забрать ( можно попросить и друга забрать ) из пункта выдачи.[/quote]
320 в Арго ! там и возьму скорее всего

кстати а чем отличается за 2000 звуковая от 200 ??? че там - звук чище? или выход на супер технику, акустику??

[quote name='Феникс' post='50533' date='6.7.2009, 10:16']Проанализировав ваши проблемы я пришел к выводу что:

2. удалить вашу систему (отформатировать лучше)[/quote]
этим только и занимаюсь раз в 2-3 мес...
хотел спросить про ключик скажем к Касперу? мне тут подсказали 900 руб..Это на сколько? и если я скажем систему снесу, потом смогу опять активировать этот ключик?

и чем отличается Каспер с ключом на мес ( пробная версия) с лицензионным ключом??

=ORG= · 6 июля, 2009

[quote name='~VoV~' post='50547' date='6.7.2009, 13:44']хотел спросить про ключик скажем к Касперу? мне тут подсказали 900 руб..Это на сколько? и если я скажем систему снесу, потом смогу опять активировать этот ключик?[/quote]
На год, на второй с 20% вроде скидкой.

[quote name='~VoV~' post='50547' date='6.7.2009, 13:44']и чем отличается Каспер с ключом на мес ( пробная версия) с лицензионным ключом??[/quote]
Ничем кроме сроков, пробная месяц и удаляй все что связано с каспером. Лицуха год и не парься каждый месяц - экономия времени минимум 24 часа в год)

IvanAL · 6 июля, 2009

[quote]не работает (вообще ни звука ни хрипа )! в биосе ниче не надо переделывать? хотя наврядли..[/quote]
Ты подключил передние проводки к контактам AAFP и у тебя ничего не работает?
Может что не так подключил или действительно в твоём BIOS есть настрока.
Разбирайся.

ps
Как я понял, это не проблемы твоего компа, а проблемы других компов,которые ты пытаешься починить?! :rolleyes:

~VoV~ · 6 июля, 2009

[quote name='=sORGo=' post='50550' date='6.7.2009, 16:53']Ничем кроме сроков, пробная месяц и удаляй все что связано с каспером. Лицуха год и не парься каждый месяц - экономия времени минимум 24 часа в год)[/quote]
тогда я остаюсь на пробнике, так как кажд мес я просто чищу реестр и заново ключ качаю с сервера...я то думал есть разница!

[quote name='IvanAL' post='50554' date='6.7.2009, 17:22']ps
Как я понял, это не проблемы твоего компа, а проблемы других компов,которые ты пытаешься починить?! :rolleyes:

[/quote]
непонял?

[quote name='IvanAL' post='50554' date='6.7.2009, 17:22']Ты подключил передние проводки к контактам AAFP и у тебя ничего не работает?
)[/quote]
да все так подключил как на схеме Изменено 6 июля, 2009 пользователем ~VoV~

IvanAL · 6 июля, 2009

Мне кажется, что ты ремонтируешь не свои компьютеры. Теперь понял?
